외장복합통합보드

외장복합보드란?

외장 복합 일체형 보드는 다층 구조의 외벽 패널입니다. 일반 단열 장식판에 비해 보강층과 방수층이 추가되어 있습니다.

일반적으로 4개 층으로 구성됩니다. 외부 층은 장식 패널입니다(외관 효과 및 내후성 보호 제공). 두 번째 층은 강화층(무기 수지 보드 또는 유리 섬유 강화 보드, 충격 저항 및 열 응력 분산 담당)입니다. 세 번째 층은 단열층(에너지 절약 단열을 담당하는 EPS/XPS/암면)입니다. 하단 레이어는 지지층(응력 균형, 방습)입니다.

다층 구조는 온도 변화에도 더 나은 치수 안정성을 제공합니다.

다층 복합구조 기능분배

외부 복합 통합 보드의 다층 구조는 다양한 기능에 해당합니다.

장식층(외층 0.5~1.5mm) : 건축물의 미관을 담당합니다. 탄화불소나 폴리우레탄 코팅을 통해 내후성, 자외선 차단, 자가세정 기능을 구현했으며, 3000h 가속 노화 테스트를 거쳐야 합니다.

보강층(중간층 2~5mm) : 무기수지보드 또는 섬유강화보드로 제작되어 전체적인 충격강도 및 굽힘강성이 향상되었습니다.

절연층(내부 층 20 – 100mm): EPS, XPS 또는 암면 선택, 열 전도성을 통해 건물 에너지 소비 제어, 화재 등급은 GB 8624 표준을 충족해야 합니다.

백업 레이어(하판 0.3~0.5mm): 패널 응력의 균형을 맞추고 설치 후 뒤틀림과 변형을 방지하며 방습 격리 기능을 제공합니다.

각 층은 폴리우레탄 접착제로 고온, 고압에서 합성됩니다. 층간 박리 강도는 다음과 같아야합니다.≥ 0.1MPa, 장기간 옥외 사용시 박리 현상이 발생하지 않습니다.

기술적인 매개변수 차이

중간층 박리 강도:≥ 0.08MPa(GB/T 2790-1995)

표면 코팅 접착력:크로스컷 테스트 1등급(GB/T 9286-1998)

충격 강도:≥ 10kJ/m²(10kg 모래주머니 충격 후 보드 표면에 균열이 발생하지 않음)

열저항:0.5~2.5(m²·K)/W(코어 두께에 따라 다름)

치수 안정성:80°C/24h 조건에서 길이 변화율 ≤ 0.3%

적합한 건물 유형

고층 주거용 외벽(50m 이상의 건축물은 특수 내풍압 설계가 필요합니다.)

상업단지 포디엄 외벽장식 및 단열

산업단지 사무용 건물 외벽 에너지 절약형 혁신

문화공간 외벽 시스템(큰 경간 벽에 대한 적응성이 좋음)

호텔 아파트 외벽 단열 리노베이션

맞춤형 생산 프로세스

디자인 확인— 고객이 건물 외관 도면 또는 렌더링을 제공합니다. Jason 기술팀은 도면을 기반으로 패널 레이아웃 다이어그램을 분해합니다. 레이아웃 다이어그램은 각 패널의 위치, 크기, 색상 및 특수 개방 요구 사항을 표시합니다. 고객 확인 후 제작이 진행됩니다.

생산 리드타임:표준사양영업일 기준 7 – 10일; 특수한 모양의 패널(비표준 크기, 곡선 패널)에는영업일 기준 15 – 20일.

샘플 및 테스트 지원

고객은 다음 자료를 무료로 얻을 수 있습니다.

- 보드 디스플레이 샘플(300mm × 300mm, 전체 단면 구조 표시 포함)

- 제품 카탈로그(완료된 프로젝트 사례 사진 포함)

- 프로젝트 성과 목록(프로젝트명, 사용량, 완료연도 표시)

현장 방문을 원하는 고객은 완료되었거나 진행 중인 프로젝트 현장을 방문할 수 있습니다. (사전 예약 필요, 운송 비용은 고객 부담)

적용사례

우한(33층)의 고층 주거 프로젝트는 빠듯한 예산으로 통합된 외벽 단열 및 장식 공사가 필요했습니다.

원래 설계에서는 얇은 미장 단열 시스템을 지정했지만 개발자는 나중에 균열 및 유지 관리 문제를 우려하여 결국 외부 복합 통합 보드로 전환했습니다. 50mm 두께의 XPS 코어 소재 + 2mm 무기 수지 보드 마감을 사용하여 건식 설치.

공사가 걸렸습니다90일— 원래의 얇은 미장 계획보다 10일이 더 걸리지만 이후 유지 관리 위험이 크게 줄어듭니다.

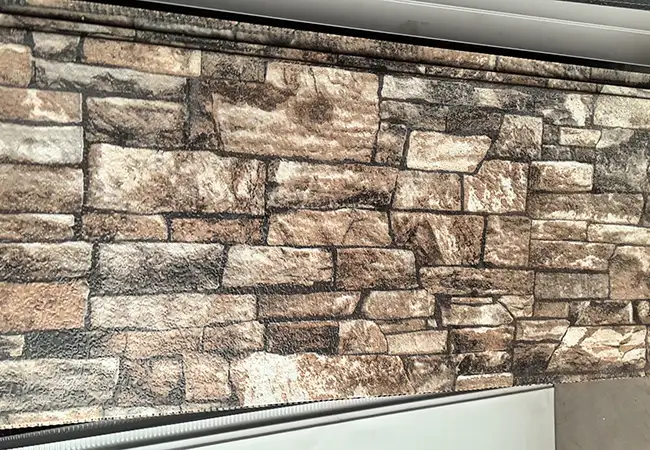

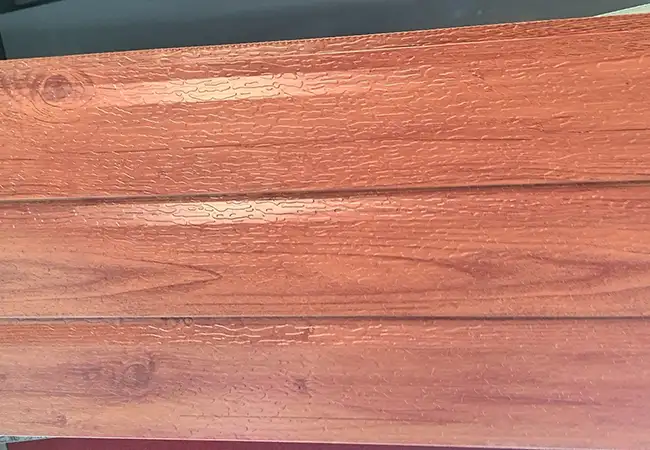

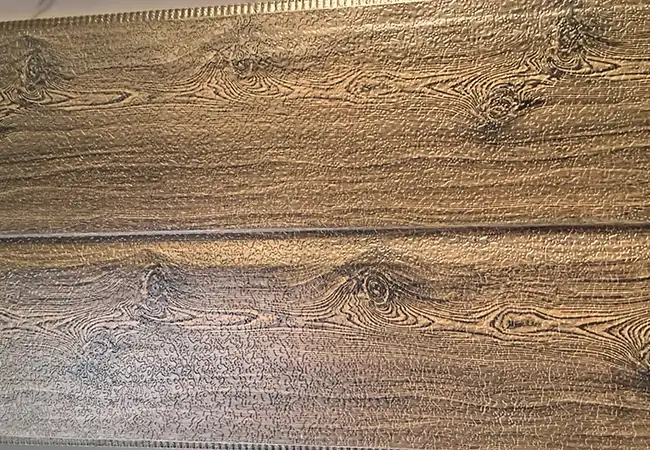

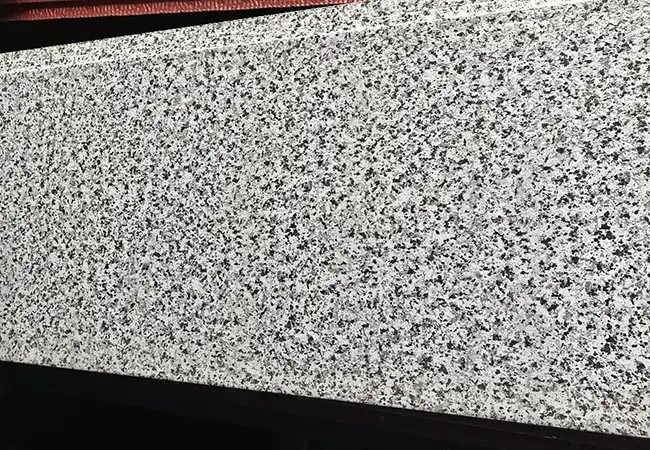

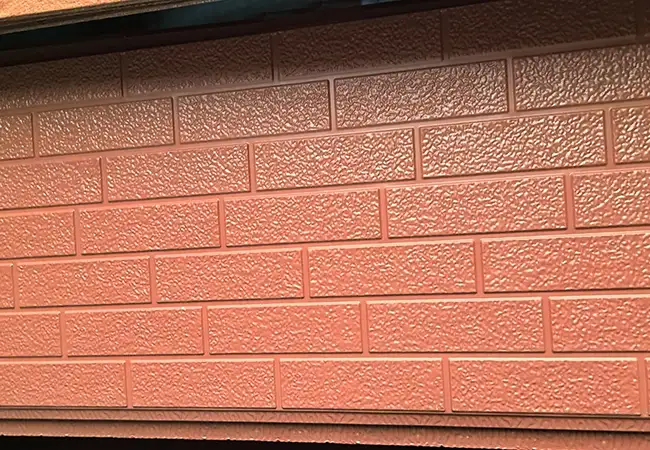

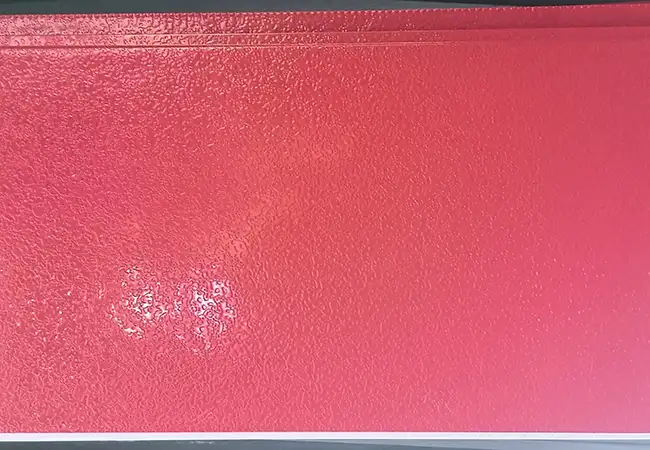

다양한 장식 패널의 비교

FAQ

Q1: 외장복합일체판과 단열장식판의 차이점은 무엇인가요?

A1: 외장 복합 일체형 보드는 기본 단열 및 장식 구조에 보강 및 방수 층을 추가합니다. 내충격성, 치수 안정성, 방수 성능이 향상되어 고층 및 대규모 프로젝트에 적합합니다.

Q2: 외장 복합 일체형 보드의 수명은 얼마나 되나요?

A2: 디자인 서비스 기간은 입니다20~25년적절한 설치 및 정상적인 사용 조건에서.

Q3: 100m 이상의 고층건물에 외장복합일체보드를 사용할 수 있나요?

A3: 그렇습니다. 50m 이상의 건축물은 특수한 풍압저항 설계가 필요합니다. 우리 기술팀은 풍하중 계산을 수행하고 적절한 고정 솔루션을 제공할 수 있습니다.
