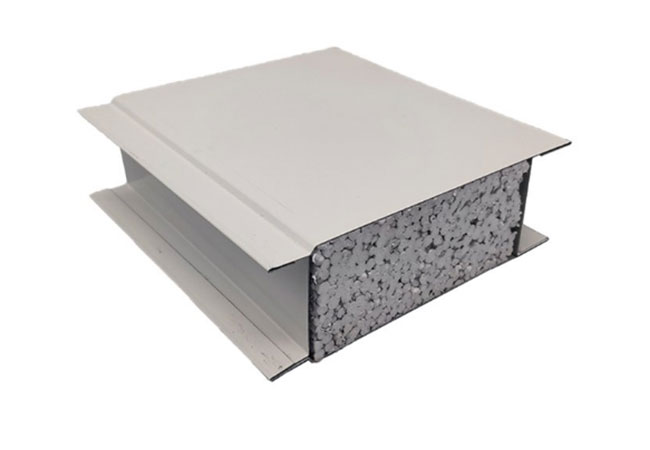

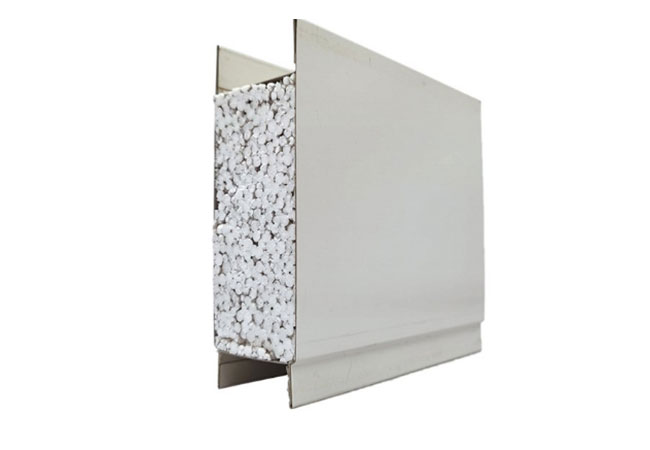

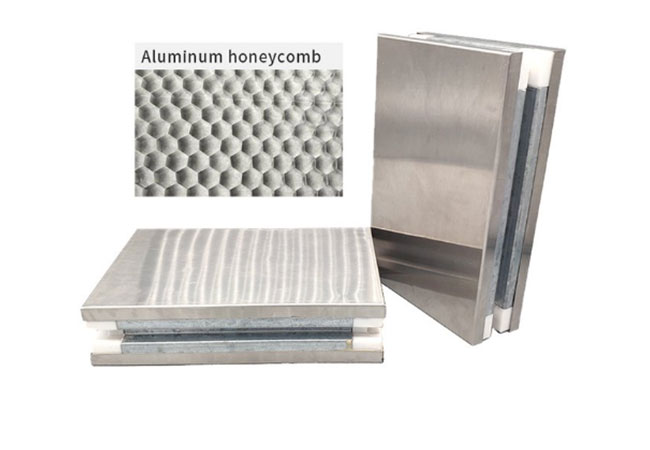

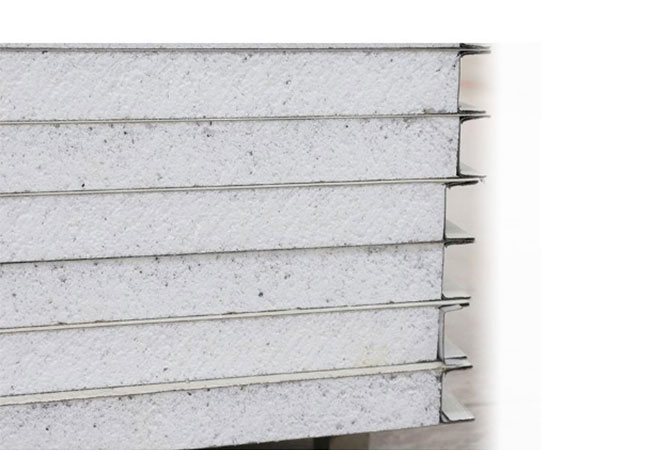

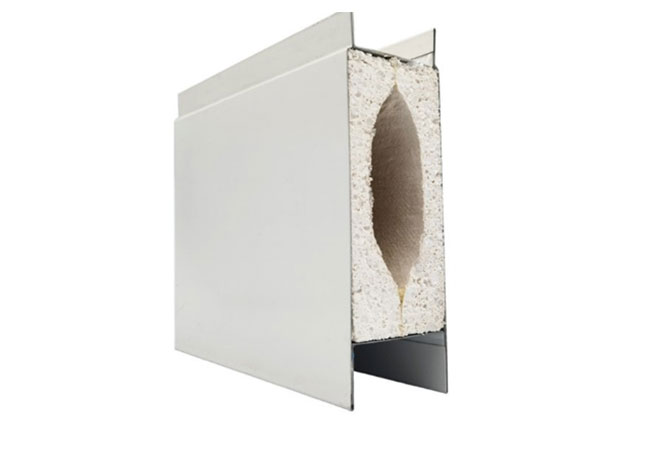

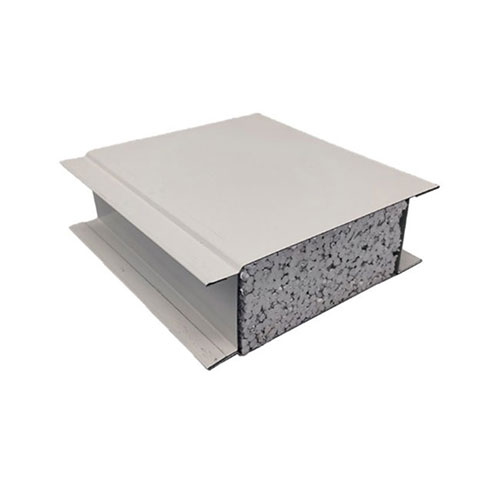

무균 파티션 패널

건축 자재 제조업체인 Jason Building Materials는 교차 오염을 방지하도록 설계된 무균 파티션 패널을 제공합니다. 이 패널은 균일한 두께, 견고한 구조, 장기간 무균 상태를 유지하는 방수 및 청소가 쉬운 표면이 특징입니다. 또한, 편리한 설치, 분해 및 유연한 재구성이 가능한 경량 설계를 자랑합니다.

무균 파티션 패널이란 무엇입니까?

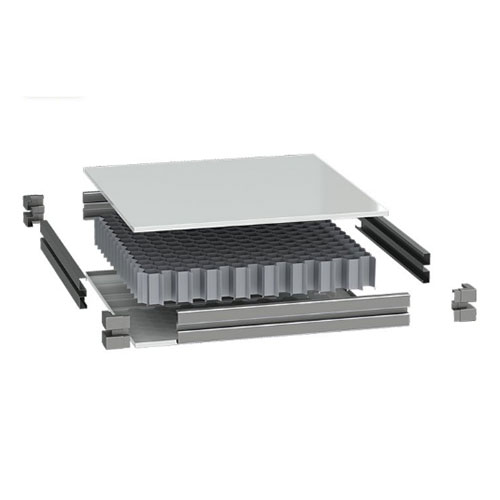

무균 파티션 패널은 클린 구역화를 핵심 설계 초점으로 하는 정화 패널로 구역 간 공기 순환 및 오염 확산 문제를 해결합니다. 일반 칸막이 패널과의 주요 차이점은 설치된 각 패널 사이에 이중 밀봉 장벽을 형성하는 4개의 모서리 계단식 밀봉 구조에 있습니다.

또한, 칸막이 패널과 천장, 바닥 연결부에 특수 씰을 구성해 독립된 공간의 기밀성을 확보하고, 청정도가 서로 다른 구역 간 공기 교차 흐름을 방지한다.

무균 구역화 파티션 설계 요점

무균 파티션 패널을 사용한 파티션 설계에서 집중해야 할 세 가지 핵심 노드:

기압 구배 구역화— 양압차는 다음과 같습니다.5 – 15Pa청결도 수준이 서로 다른 구역 사이에서 유지되어야 합니다. 칸막이 패널의 전반적인 기밀성은 압력차 안정성에 직접적인 영향을 미칩니다.

물질 전달 격리— 작업장 재료 통로에는 완충실이나 통과 창문이 권장됩니다. 구역 간 공기 흐름 교환을 방지하기 위해 칸막이 패널의 개구부를 밀봉해야 합니다.

인사 접근 통제— 에어샤워나 탈의실은 서로 다른 구역 사이에 설치됩니다. 문 개구부 주변의 칸막이 패널은 구조적 강도를 높이기 위해 금속 문틀을 설치하여 보강이 필요합니다.

구역화 설계 단계에서 기류 구성 다이어그램을 그려 각 영역의 압력 차 방향 및 공기 변화율 요구 사항을 명확히 한 다음 파티션 패널 레이아웃 및 선택을 진행하는 것이 좋습니다. Jiesen 팀은 세부 도면 설계 지원을 제공할 수 있습니다.

기술 사양 핵심 사항

패널 두께:50mm(표준) / 75mm / 100mm

핵심 재료 밀도:암면 ≥ 120kg/m³ / PU 약 40 – 45kg/m³

밀봉 방법:혀 앤 그루브 + EPDM 씰링 스트립/알루미늄 합금 용골 + 중공 씰

기밀성 테스트:공기 누설률 ≤2%50Pa 압력차 이하

방음 성능:RW ≥ 30dB(PU 두께 50mm) / RW ≥ 35dB(두께 75mm 암면)

충격 저항:1m 높이에서 10kg의 모래주머니를 떨어뜨려 패널에 관통 손상이 없음

응용 산업 및 시나리오

제약 기업 충전 워크샵— 교차 오염을 방지하기 위해 다양한 약물 간의 물리적 격리

식품 첨가물 생산 워크숍— 산성 및 알칼리성 생산 지역 분리

PE 백 충전 워크샵— 충전 영역과 외부 포장재 보관 영역 사이를 깨끗하게 격리합니다.

화장품 유화 워크숍— 유화조 구역과 휴게 구역 간 구역화 제어

제3자 테스트 연구소— 미생물실과 물리화학실 사이의 단단한 칸막이

유리 칸막이와의 비교

유리 칸막이는 빛 투과율이 좋지만 완전한 밀봉을 달성할 수 없습니다(유리와 용골 사이의 틈에 밀봉제가 필요하며 밀봉제가 노화되고 느슨해 질 수 있는 장기적인 위험이 있음). 또한 더 무겁습니다(10mm 강화유리는 약 10mm 강화유리입니다).25kg/㎡).

무균 칸막이 패널은 불투명하지만 관찰 창을 벽에 합리적으로 설치할 수 있습니다 (이중 밀봉 유리 관찰 창, 크기300mm × 400mm, 벽과 동일한 두께) 밀봉 무결성을 유지하면서 시각적 요구 사항을 충족합니다.

파티션 패널의 비용은 대략40% – 50%유리보다 단열 및 방음 성능이 더 뛰어난 유리 파티션입니다.

사용자 정의 지침

파티션 패널은 다음 매개변수에 따라 사용자 정의할 수 있습니다.

패널 개구부— 관찰창, 통과창, 환기구를 위한 예비 위치는 공장에서 미리 절단되어 현장에 직접 설치됩니다.

특수한 모양의 패널— 직각이 아닌 모서리 또는 다각형 작업장의 경우 실제 각도에 따라 CAD 도면, 맞춤형 생산을 제공합니다.

기둥 클래딩 패널— 강철 구조물 공장 기둥 포장, U자형 또는 L자형 맞춤형 생산의 경우 일회성 공장 성형으로 현장 접합이 줄어듭니다.

적용사례

장쑤성에 있는 한 제약회사의 고형제 준비 작업장은 두 개의 인접한 생산 라인(세팔로스포린 약물을 생산하는 생산 라인 A와 일반 경구 제제를 생산하는 생산 라인 B) 사이의 완전한 물리적 격리가 필요했습니다.

두 구역 사이에는 공기 교차 흐름이나 인원 교차 오염이 허용되지 않았습니다.75mm 두께의 암면 무균 파티션 패널칸막이는 천장부터 구조 바닥 슬래브까지 간격 없이 확장되는 방식으로 선택되었습니다. 벽을 통과하는 파이프 개구부는 모두 밀봉되었습니다.

완료 후 압력차 테스트 결과:12Pa인접한 구역 간에는 양압차가 유지되었으며 구역 전체에 걸쳐 입자 확산이 감지되지 않았습니다.

다양한 구역화 수준 파티션 구성 참조

FAQ

Q1: 무균 파티션 패널과 일반 파티션 패널의 차이점은 무엇입니까?

A1: 주요 차이점은 설치된 각 패널 사이에 이중 밀봉 장벽을 형성하는 4개의 모서리 계단식 밀봉 구조에 있습니다. 일반 칸막이 패널은 일반적으로 밀봉 처리 없이 간단한 랩 조인트를 사용하므로 서로 다른 청정 구역 간의 기밀성을 보장할 수 없습니다.

Q2: 서로 다른 청정 구역 간 압력차 안정성을 보장하는 방법은 무엇입니까?

A2: 밀봉된 칸막이 패널을 사용하는 것 외에도 압력차 안정성을 위해서는 천장, 바닥, 파이프 개구부 및 도어 틈새를 포함하여 공간의 전반적인 밀봉이 필요합니다. 시스템의 밀봉 성능을 확인하기 위해 설치 후 포괄적인 기밀 테스트를 수행하는 것이 좋습니다.
